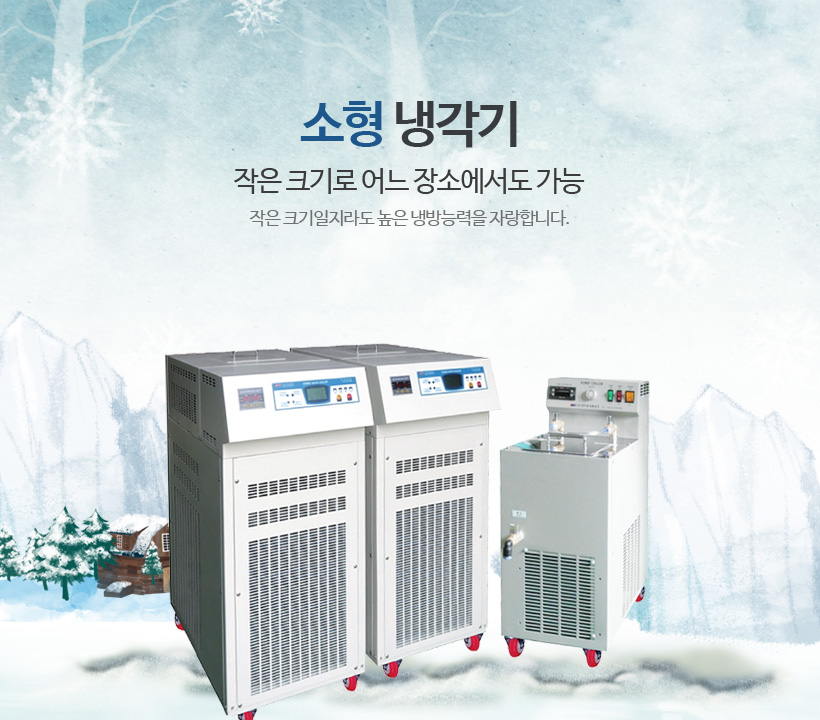

냉각기

계통도

표준사양
MODEL KC11 003 KC11 005 KC11 010 KC11 015
전원 (Power Source) 220 / 380V~440V / 3Ph / 60Hz
사용냉매 (Refrigerant) R-22 / R-410A / R-134a
냉방능력
(cooling cap)
kcal/hr 600 1,200 2,150 3,010
kw 0.70 1.40 2.50 3.50
압축기
(Comp.)
형식 (Type) Hermetic
호칭출력 (kw) 0.25 0.4 0.75 1.1
순환펌프
(Circ.Pump)
Type Multistage Centrifugal Pump
Motor (w x p) 94 x 2 370 x 2 370 x 2 370 x 2
양정 (mh) 8∼9 20 20 20
유량 (ℓ/min) 10~5 25 25 25
응축기
(Condenser)
홴 (ø x B x ea) 150 x 4 300 x 4 350 x 4 350 x 4
홴모터(w x p) 50 x 4 100 x 4 100 x 4 100 x 4
풍량 (CMM) 12 18 30 30
탱크용량 (Tank Capacity) ℓ 4 18 20 20
배관(Piping) In / Out (A) 10 15 15 20
Drain(A) 10 15
외형치수
(Out-Dimension)


W 300 400 500
L 510 823 823
H 660 884 1,102
제품중량(Kg) 45 85 90 100
소비전력(kw) 0.35 0.9 1.32 2.16
전선용량 220V / wire (㎟) 1.5 1.5 1.5 2.5
